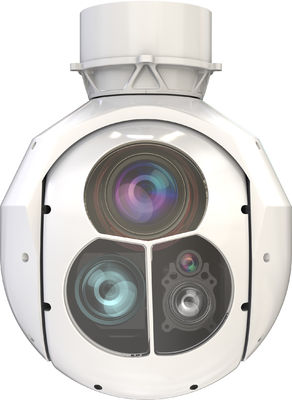

200 एमएम दो अक्ष 3 सेंसर निगरानी और पहचान के लिए इलेक्ट्रो ऑप्टिकल पॉड ईओ गिंबल



यह ईओ पॉड एक दो-अक्षीय, दो-फ्रेम इकाई है, जिसमें एक अंतर्निहित 30x निरंतर ऑप्टिकल ज़ूम टीवी कैमरा, एक मध्य-लहर ठंडा अवरक्त इमेजिंग असेंबली और एक लेजर इल्यूमिनेटर है।इसमें एकीकृत एंटी-लैटेंसी मॉड्यूल शामिल हैंQG-200T मुख्य रूप से निगरानी अनुप्रयोगों जैसे इमेजिंग, डिटेक्शन, पोजिशनिंग, गाइडिंग, ट्रैकिंग,और ग्राउंड ऑब्जेक्ट रिकग्निशनइसका डिजाइन लाइन निरीक्षण, दुर्घटना जांच, आपातकालीन प्रतिक्रिया, कानून प्रवर्तन साक्ष्य संग्रह,साथ ही आतंकवाद और दंगों से निपटने की गतिविधियां.

निगरानी और वस्तु पहचान के लिए 2 अक्ष 3 सेंसर इलेक्ट्रो ऑप्टिकल पॉड का पैरामीटर



सर्वो		टीवी
दिशा दायरा N×360°		बैंड	0.4μm ∙ 0.9μm
पिच रेंज -120° ∼40°		संकल्प अनुपात	1920×1080
सटीकता में स्थिरता ≤100urad ((2°/1Hz,1°/2Hz आवृत्ति उतार-चढ़ाव)		फोकल लंबाई	F=4.3 ∙ 129 मिमी
कोण माप सटीकता ≤1mrad		देखने का कोण	63.7° ∙ 2.3°
कोणीय वेग ≥60°/सेकंड		ऑप्टिकल ज़ूम	30X
कोणीय त्वरण ≥ 150°/s2		पता लगाने की सीमा	मानव 6 किमी, वाहन 15 किमी
एकल ऑब्जेक्ट ट्रैकिंग		पहचान दूरी	मानव 2 किमी, वाहन 8 किमी
लक्ष्य प्रकार सामान्य उद्देश्य		आईआर
ट्रैकिंग दर ≥32पिक्सेल/फ्रेम		बैंड	3μm5μm
अद्यतन फ़्रेम दर ≥50FPS		ठंडा होने का समय	≤6 मिनट
कई ऑब्जेक्ट ट्रैकनि		संकल्प अनुपात	640×512
वस्तु प्रकार मानव, वाहन, जहाज, विमान		पिक्सेल	15μm
≥90% वापस लेना		फोकल लंबाई	40 ¢ 220 मिमी ज़ूम/एफ4.0
सटीकता ≥ 80%		दृश्य क्षेत्र का कोण	13.75° ∙2.5°
न्यूनतम लक्ष्य आकार 32×32 @1080P		पता लगाने की सीमा	मानव 4.6 किमी, वाहन 20.0 किमी
ट्रैकिंग लक्ष्य मात्रा ≥20		पहचान दूरी	मानव 1.1 किमी, वाहन 5.0 किमी
ट्रैकिंग संक्रमण दर ≤15%		लेजर रेंज खोजक
ट्रैकिंग संक्रमण दर ≥20FPS		बैंड	1064nm
इंटरफ़ेस का आकार		पल्स ऊर्जा	40mJ
आयाम ≤Φ200mm×260mm		रेंज	300 मीटर ∙ 8000 मीटर
वजन ≤5.5kg		रेंज सटीकता	±5 मीटर
विद्युत आपूर्ति	18 ¢ 32 वीडीसी ((स्पाइक और ओवरसीज सुरक्षा क्षमताओं के साथ)	प्रकाश कोडिंग विधि और पैटर्न	सटीक आवृत्ति कोड, एक एकल प्रकाश अवधि के साथ कम से कम 25 सेकंड (कोडिंग सेट किया जा सकता है) ।
खपत 20w ((औसत) 50w ((पीक मान)		वीडियो और भंडारण
संचार इंटरफेस सीरियल पोर्ट,1Gbps		फ़ोटो प्रारूप	JPEG
वीडियो इंटरफेस 1Gbps, SDI		वीडियो प्रारूप	MP4
पर्यावरण तापमान		एन्कोडिंग प्रारूप	एच.264एच.265
ऑपरेशन तापमान -40°C 60°C		वीडियो प्रोटोकॉल	TS,RTSP,RTMP,UDP आदि
भंडारण तापमान -45°C ∼70°C		भंडारण	128GB
प्रभाव 20 ग्राम, 11 सेकंड





यूएवी प्रणाली के लिए दो अक्षीय तीन सेंसर इलेक्ट्रो ऑप्टिकल पॉड की मुख्य विशेषताएं

एआई ऑब्जेक्ट रिकग्निशनः मानव, वाहन, जहाज और लक्ष्य रिकग्निशन
एआई सहायता प्राप्त तालाबंदीः स्वचालित लक्ष्य पहचान और ट्रैकिंग
एआई एंटी ऑक्ल्यूशन ट्रैकिंगः ऑब्जेक्ट रिकग्निशन असिस्टेड स्टेबल ट्रैकिंग दो अक्ष स्थिरताः वाहक कोणीय गति का व्यापक अलगाव
दो सेंसर फोटोग्राफी और रिकॉर्डिंगः पोस्ट विश्लेषण का समर्थन करता है
इलेक्ट्रॉनिक छवि स्थिरीकरणः उप-पिक्सेल स्तर स्थिर अनुभव
एंटी लिंक देरीः चलती वस्तुएं, सटीक तालाबंदी
कई वस्तुओं की पहचान और ट्रैकिंगः वस्तुओं के कीबोर्ड लॉक और वस्तुओं के आवाज लॉक का समर्थन करता है
वेब पेज रिमोट अपग्रेडः रिमोट सपोर्ट, दूसरे स्तर की प्रतिक्रिया

मान्यता प्रभाव
